本次试验采用万能材料试验机使用环形法测定胶粘带的初粘性，主要是将环形的胶粘带在自身重量作用下与规定面积的试验板接触，测定胶粘带拉力试验板的力而测定其初粘性。

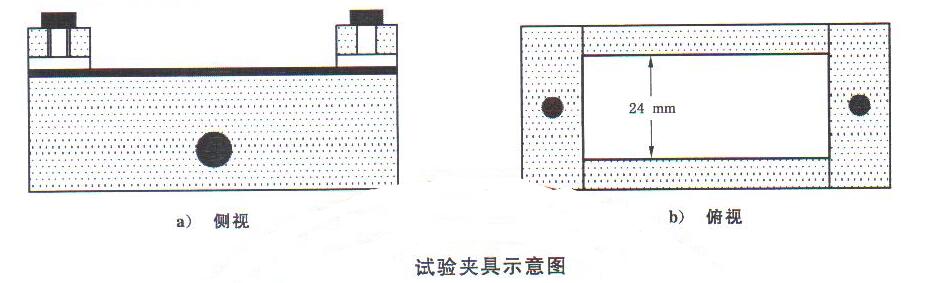

　　材料试验机为恒定速度，夹具分离速度为300mm/min，力值误差不大于1%。采用的夹具样式如下图所示：

　　胶粘带试样做成宽24mm，周长175mm的试样环，数量至少3个。

　　注：如所采用的胶粘带为无支撑胶粘带，就需要先将样品转移到0.05mmPET膜上制成试样环。PET膜作为无支撑胶粘带的支撑载体。

　　试验板采用不锈钢，厚为1.5mm~2.0mm，宽为24mm，长为100mm，应能容纳24mm×24mm的粘接面积。

　　另外制备试样前，样品、试验板应在温度为23℃±1℃，相对湿度为50%±5%条件下放置24h以上。

　　测试前，试验板要用甲醇等相关溶液清洗干净，重复清洗三遍确保清洗剂完全挥发，每次测试都要使用新的擦拭材料对试验板进行清洁。

　　试验具体操作步骤：

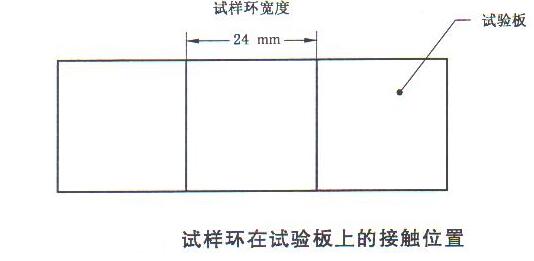

　　1、将夹具安装在材料试验机上，并保持试验夹具水平状态。试样环在试验板的接触位置如图所示：

　　2、设定拉伸过程中的连杆器的小间隔和间隔。设定

　　上夹具的下边缘到试验板表面的垂直小和间隔分别为25mm±1mm和100mm±3mm。

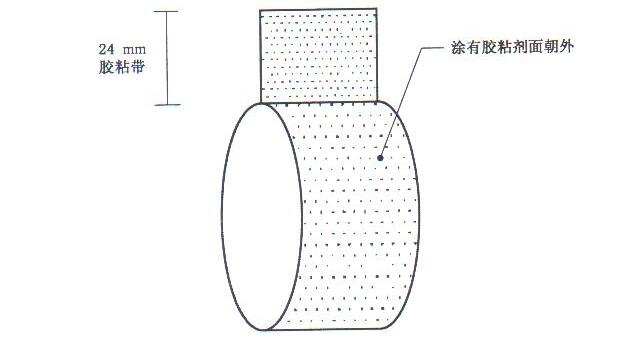

　　3、揭去覆盖在试样上的离型材料，将试样完全弯转过来，当心不要使其出现皱痕。把试样弯成一个泪珠状的环形试样环，环形周长为127mm，有胶黏剂面朝外。如下图所示：

材料试验机测定试样环示意图

　　4、用24mm宽的覆盖胶粘带将试样环两端紧固在一起，覆盖胶粘带包裹试样环的尾部，防止胶粘剂污染材料试验机的夹具。

　　5、将紧固好的试样环的尾部夹在上夹具，使24mm宽的试样环底部边缘与上夹具的底部边缘水平。

　　6、打开试验机软件并启动试验机，保持夹具以300mm/min±10mm/min的速度向下移动，使试样环的中间部位完全接触试验板的中央24mm×24mm的面积，不能出现边缘悬挂的现象。当上夹具达到测试位置后，停留3s以内，立即转换方向向上移动。

　　7、记录试样环脱离试验板所需的拉力和试样环与试验板粘接的破坏方式。

　　注：试样环与试验板粘接的破坏方式分为界面破坏、内聚破坏和转移破坏。

　　8、测试完成后，用试剂清洁试验夹具中的试验板，并且用无尘布盖住试验板，放置表面被刮伤。
